電氣自動化技術實訓基地建設方案

電氣自動化技術實訓基地建有液壓與氣動控制技術實訓室、工業儀表檢測技術實訓室、自動化生產技術實訓室、電氣控制技術實訓室、供配電實訓室、PLC應用技術實訓室、自動化生產線實訓室、伺服控制實訓室、自動化創新工作室等；能提供可編程控制技術、交流伺服驅動技術、人機界面技術、多自由度機械臂技術、供配電技術、工業儀表檢測技術、電氣控制技術等自動化領域核心技術的實踐訓練；教學項目涵蓋單項技能訓練、綜合技能提升、創新設計能力培養、自動化新技術應用等多個層面，為滿足學生技能訓練、教師實踐能力培養、企業員工培訓、技術研發與服務提供了有力保障。

一、液壓與氣動控制技術實訓室
液壓與氣動實訓室主要實訓設備包括：基本型液壓傳動實驗臺、氣動PLC控制綜合教學實驗臺、液壓與氣動系統裝調與維護裝置、透明液壓與氣動綜合實訓裝備。
　　本實驗室實訓內容涵蓋了液壓技術、傳統繼電器控制技術、時間繼電器技術、PLC 自控技術、傳感器應用技術等多項技術，可使學生用最短時間，以最快的速度，有興趣地學習與掌握液壓與氣動元器件，并學會搭建典型液壓與氣動控制回路。
主要實驗實訓包括：
1.單向閥、換向閥、溢流閥、順序閥、減壓閥、單向調速閥、節流閥應用實驗；
2.雙缸同步控制實驗；
3.雙缸快慢速切換控制實驗；
4.差動液壓缸控制實驗；
5.單、雙作用氣缸直接控制實驗；
6.PLC控制的往返回路實訓；
7.液壓與氣動綜合實訓。

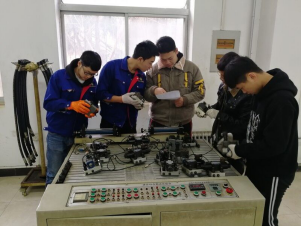

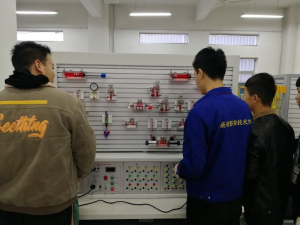

液壓與氣動實訓室教學現場
二、工業儀表檢測技術實訓室
工業儀表檢測技術實訓室實訓室設備包括過程控制實訓裝置，DCS控制柜，儀表控制柜。可容納20名學生同時進行實驗。開設基本項目10項，提高性實訓項目2項及故障排除項目3項。主要用于“化工儀表及自動化技術”“調節閥應用技術”等課程的實踐教學。通過實踐教學驗證和鞏固所學的理論知識，學習工業過程四大基本物理量“溫度、壓力、流量及液位”的檢測及控制方法，掌握進行科學實訓的基本技能，培養學生解決實際工程問題的能力，為后續專業課程的學習和將來從事工程技術工作打下堅實的基礎。

三、自動化生產技術實訓室

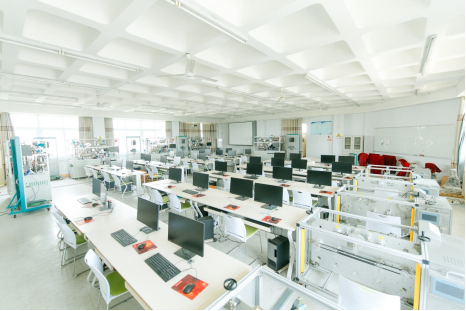

自動化生產技術實訓室主要設備機電一體化生產線實訓設備、可編程序控制系統設計師綜合實訓裝置等；服務于機電一體化技術、電氣自動化技術、電梯工程技術、建筑電氣工程技術等專業。
可完成PLC控制及其通信實訓、人機界面設計與調試實訓、變頻器系統安裝與調試實訓、步進系統安裝與調試實訓、交流伺服系統安裝與調試實訓、工業傳感器安裝與調試實訓、機械裝調實訓、機電一體化技術綜合實訓。
等實驗內容。

四、電氣控制技術實訓室

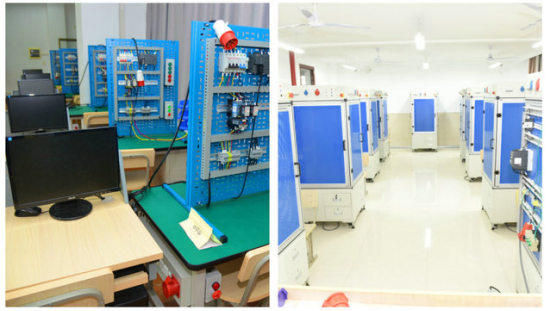

電氣控制實訓室為機電技術應用專業重點實訓室。實訓室現有移動式四工位電氣安裝實訓臺，電氣系統安裝與調試實訓裝置，“電氣控制線路安裝和調試運行”技能實訓考核裝置40套。
通過實訓使學生掌握基本電氣控制線路的安裝方法及安裝工藝要求等，使學生掌握電氣安裝和控制的相關知識，學會使用常用的電工測量儀表，具備相應的電氣操作技能，樹立電氣操作的安全意識，培養學生的創新思維能力、科學的工作方法和良好的職業道德意識，為提高學生的專業綜合能力奠定良好的基礎。
承擔課程：《電氣系統安裝與調試》、《電氣部件與組件的安裝與調試》
主要實訓項目：
1.照明電路的安裝與調試；
2.認識常用低壓控制電器；
3.電工測量儀表的使用；
4.線槽導軌的切割與安裝；
5.常用電氣控制線路的安裝與調試。

五、供配電實訓室

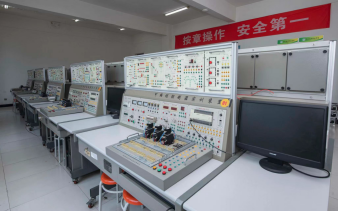

供配電實驗室整體建設參考生產實際情況，配備一次系統屏、故障設置柜、高壓進線柜、計量柜、壓變柜、低壓進線柜、低壓電容柜、低壓出線柜等全套供配電系統設備。
本實驗室現承擔了《供配電技術》等課程的實驗、實訓以及畢業設計任務。能夠系統地實現工廠供配電系統的送電、輸電、配電、控制、保護等實踐技能訓練要求�？梢酝瓿晒┡潆姴僮骺己恕溆秒娫醋詣油度�、無功補償、微機繼電保護、上位機監控等相關實訓項目。

六、PLC應用技術實訓室

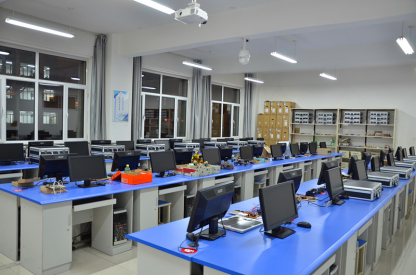

本實訓室擁有PLC實訓臺配備有智能溫室控制實訓模型、十字路口交通燈實訓模型、電腦等相關設備。
本實訓室主要面向電子信息工程系應用電子技術、電氣自動化技術、工業機器人技術、移動通信技術等專業開設PLC實訓：包括基本實訓項目（3項）和綜合實訓項目（13項）。主要實訓項目有：PLC控制電動機實操實訓、三層電梯控制實訓、郵件分揀機控制、3D仿真實訓、自動售貨機控制（具有聲效功能）、十字路口交通燈實訓等。　　
本實訓室所開設的基礎實訓項目和綜合實訓項目與自動工業控制行業中的電路或系統設計、調試、維護等緊密相關。通過實訓，學生可系統地學習PLC程序設計與調試、相關自動控制系統中的電路設計與調試，并且使它們有機地結合在一起，從而提高各門課程的綜合應用能力。

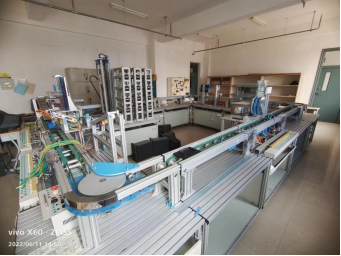

七、自動化生產線實訓室
柔性自動生產線是將微電子學、計算機信息技術、控制技術、機械制造和系統工程有機的結合起來，是一種技術復雜、高度自動化的系統。該系統融機、光、電、氣于一體，包含了PLC、傳感器、氣動、工業控制網絡、電機驅動與控制、計算機、機械傳動等諸多技術領域。主控PLC（西門子S7—300）和下位PLC（西門子S7—200）通過網絡通訊技術構成一個完整的多級計算機控制系統，通過訓練，能強化學生對復雜柔性自動生產線的設計、安裝、接線、編程、調試、故障診斷與維修等綜合職業能力，適合機電類、自動化類相關專業的教學和實訓。
自動化生產線實訓室其控制系統主站采用西門子S7—300（CPU315——2DP），從站采用西門子S7—200（CPU3266），各站之間使用ProfiBus-DP總線進行通訊，S7—200從站主要用于控制與驅動設備層，并對現場反饋的信息進行采集，S7—300主站采集各從站數據，協調各站運行，并為上位機的監控程序提供數據，同時系統還配有工業以太網通信模塊和10.4英寸彩色工業觸摸屏，可以完成系統控制網絡的集成。該系統有單機和聯機兩種工作方式。在單機模式下，各從站獨立運行，站間沒有數據傳輸，學生可進行外部接線操作，使用S7—200專用PPI電纜或ProfiBus總線將編寫程序下載到PLC中，并監控程序運行，在聯機模式下，系統各從站同時工作，工件依次進行上料、落料、加蓋、穿銷、噴圖、檢測、分揀、入庫等操作，各站間通過ProfiBus現場總線進行通訊，在主站的控制下實現相關的互鎖、數據傳送操作，系統中安裝了工業觸摸屏，對現場設備生產狀況進行動態實時監控。
本實訓系統由上料單元、落料單元、加蓋單元、穿銷單元、檢測單元、分揀單元、物流倉儲單元組成。
該系統有單機、聯機兩種工作方式。在單機模式下，各從站獨立運行，站間沒有數據傳送，學生可進行外部接線操作，使用S7—200專用PPI電纜或ProfiBus總線將編寫程序下載到PLC中，并監控程序運行，在聯機模式下，系統各從站同時工作，工件依次進行上料、落料、加蓋、穿銷、檢測、分揀入庫等操作，各站間通過ProfiBus現場總線進行通訊，在主站的控制下實現相關的互鎖、數據傳送操作，系統中安裝了工業觸摸屏，對現場設備生產狀況動態實時監控。

八、變頻技術與伺服控制技術實驗室
變頻技術與伺服控制技術實驗室主要包含高級多功能過程與控制實訓系統，高級運動控制綜合實訓平臺，工業網絡通訊實訓系統等設備。
實驗室依托利用高級多功能過程與控制實訓系統、高級運動控制綜合實訓平臺和工業網絡通訊實訓系統建設而成，主要承擔自動化專業的實驗教學和軟件上機課程，可以為本科生提供《電氣控制與PLC》、《過程控制工程》、《自動化工具軟件》等專業理論課程提供隨堂演示和課題練習，可廣泛應用于《創新創業項目訓練》等系統實驗、實訓和多學科交叉創新環節中，提高學生的認知、實踐、綜合運用學科知識和解決復雜系統問題的能力。

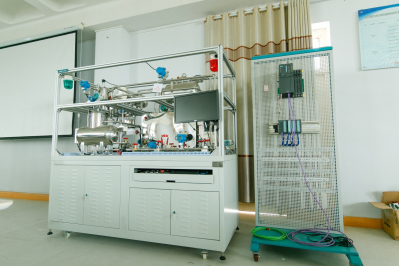

過程與控制實訓系統采用西門子S7-1500 PLC作為控制器，被控對象為通用的水汽熱能系統，涉及流量、液位、壓力、溫度、濃度五大過程變量，支持控制算法研究、控制方案設計、調試與實施，貼近工業實際。高級運動控制綜合實訓平臺，采用西門子S7-1500 PLC作為控制器，以纏繞、飛剪、抓取對象為典型案例進行控制。系統設計貼近工業原型，控制對象由易到難，包括基本的速度、位置控制，以及多軸聯動（單軸，雙軸，三軸系統）。信號多樣，包括數字量、模擬量、脈沖信號等，支持Profibus DP、Profinet協議。工業網絡通訊實訓系統采用工業級網絡部件，即工業以太網交換機、工業無線通訊設備等。滿足生產企業工業網絡三層架構，提供全面的工業網絡實訓內容，包括安裝、配置、診斷、設計。支持多種工業通訊協議，包括PROFINET、環網冗余和無線漫游。支持多種通訊方式，包括工業以太網線纜和無線。
該實驗室可以為老師進行課程教改嘗試、學生進行課程拓展、參加競賽等提供良好的條件。

九、自動化創新工作室
自動化系統創新工作室是一個具有創造活力的開放式創新訓練環境。主要以單片機應用技能系列競賽（初級、中級、高級）、MATLAB應用競賽、機器人大賽、電子設計大賽等各類創新創意大賽和學術科技競賽為實踐創新的載體，為學生提供一個開放式的訓練環境，營造一個充分展示個性與才華的空間，加強學生工程實踐動手能力、創新能力和職業素養的培養。
主要功能：
1.給學生提供科技創新訓練機會，以培養更多具有創新意識與能力的高素質人才；
2.使學生接觸和了解學科的前沿，明晰學科的發展動態；
3.培養學生理論聯系實際，科研創新實踐能力和獨立工作能力；
4.加強學生團隊合作精神和交流表達能力；
5.充分利用學科綜合、教學資源和人才的優勢，因材施教，提高教學質量和辦學效益。
