交流接觸器互鎖的正、翻轉操縱

一、實際操作目地
1、把握電機正反轉操縱的聯接
2、把握電機相電壓、直流電壓的精確測量
3、把握電機線電流、相電壓、零序電流的測量法
4、把握照明燈具路線常見故障維修的操作流程
二、實際操作內容

（一）元器件挑選和查驗
依據電路原理圖選一個漏電保護器，2個交流接觸器，一個熱繼器，三個按鍵，一個顯示燈，二只商業保險。元器件辨別方式前已上述。
（二）按圖裝接路線
1、操縱路線的聯接

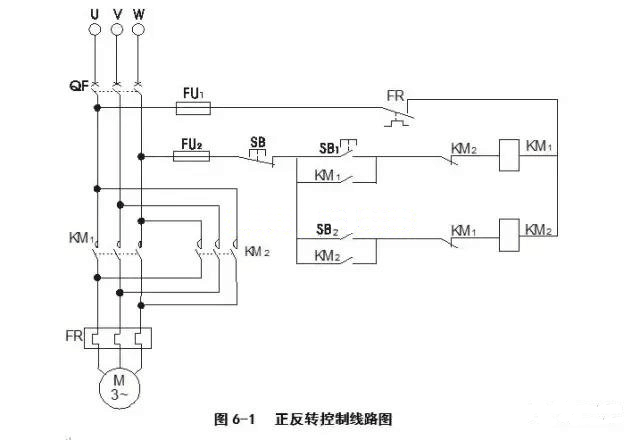

從W相考慮接斷路器FU2 FU2的小組出線線接常閉按鍵SB SB的小組出線線接開與關按鍵SB1 SB1的小組出線線接至交流接觸器KM2的常閉（自鎖互鎖） KM2的常閉小組出線線接至交流接觸器電磁線圈KM1；將KM1的輔助延時繼電器并在開與關按鍵SB一兩端（鎖緊）；
從SB的小組出線線接至開與關按鍵SB2 SB2的小組出線線接 KM1常閉點 KM1常閉點的小組出線線接至交流接觸器KM2電磁線圈；將KM2的輔助延時繼電器并在開與關按鍵SB2兩端（鎖緊）；
合拼電磁線圈KM1、KM2的小組出線線接至熱繼器常閉點FR的9六號 FR的小組出線端95號引至斷路器FU1 FU1的小組出線線接U相。
2、主線路的聯接
從電源開關下邊引出來三條火線零線各自至KM1主斷路器從KM1主斷路器小組出線至熱繼器的熱元器件從熱繼器的熱元器件的小組出線接電機M（訓煉時電機可連接成Y，具體中按電機出廠銘牌的要求接）。
從KM1三相五線方先后引出來三條線至KM2主斷路器（零線火線不會改變，即U對U，V對V，W對W相）從KM2小組出線引出來三條線至KM1的主斷路器的小組出線，（這時留意零線火線的調節，只需互換在其中二根線就可以）。
（三）查驗路線（插電前的查驗）
1、操縱路線的查驗
在斷掉開關電源的狀況下，用數字萬用表的歐母檔（表針表宜用R100檔，數字表宜用2K的擋位）查驗操縱路線。
（1）將直流電流表置放電源開關下邊U、W相，各自按住SB1和SB2，若測出電阻器為交流接觸器線圈匝數時，表明第一、二控制回路布線恰當。
（2）將直流電流表置放在FU1和FU2的小組出線端，松掉一個商業保險，各自手動式按住KM1和KM2，一樣能測得交流接觸器線圈匝數，如果沒有反映，表明鎖緊接觸點末接上。
2、主線路的查驗
在斷掉開關電源的狀況下，用數字萬用表的歐母檔（表針表宜用R1或R10檔，數字表宜用200的擋位）查驗主線路。
各自手動式按住KM1和KM2，用數字萬用表測QF電源開關下方三次（U與V，V與W，W與U）其電阻值應一樣，不然有斷相。
（四）電機的精確測量
1、電流量的精確測量
用鉗形電流表精確測量Y和Δ接線方法時電機的線電流與零序電流，計入表6-1中。
2、工作電壓的精確測量
精確測量Y和Δ接線方法時，電機的直流電壓與相電壓，計入表6-2中。
（五）照明燈具路線常見故障分辨的操作流程
搜索短路常見故障和走電常見故障的方式見附則五。

1、短路常見故障的分辨

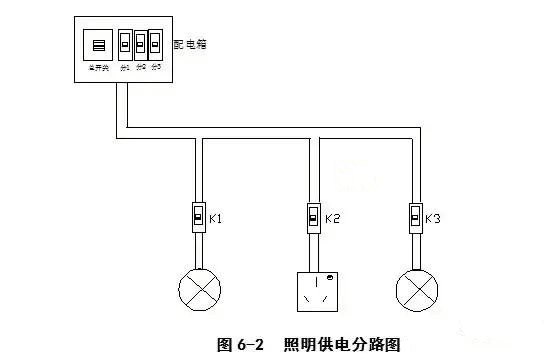

如圖所示6-2所顯示，合上總閘,先后蓋上分電源開關(分1、分2、分3)，合上負荷電源開關K1、K2、K3，當合上某一負荷電源開關，燈沒亮或電源插座無電時，則該環路為短路。一般搜索方式參照附則五。
2、走電常見故障的分辨
如圖所示6—2所顯示。當發生總開關跳閘時，分辨走電環路的程序流程是：
（1）先斷掉各負荷電源開關和分開電源開關
（2）合上總閘
（3）先后合上分開電源開關
（4）各自合上負荷電源開關，當合上某一負荷電源開關時，走電開關跳閘，則該環路有走電常見故障。（走電常見故障的搜索可參照附則五。）
三、備考思索
（一）辨析題
1、主控制回路里將2個交流接觸器主斷路器小組出線端中隨意兩相替換部位，就可完成正反轉操縱。（）
2、為了更好地完成鎖緊，交流接觸器的輔助開與關斷路器應與該控制回路中的運行按鍵串聯。（）
（二）思考題
1、強調圖上互鎖接觸點，若不選用會發生哪些不良影響？
2、控制回路中，KM1，KM2常開啟什么作用？
3、若蓋上電源總開關后，按住SB1，電機轉，手一松關機是哪
位置不接好？
4、按住SB1，或SB2電動機轉為同樣，表明哪一部分路線不正確？
