汽車電控技術的原理及解析

        汽車電控系統是汽車的大腦，由各個子系統構成，每一個子系統一般由傳感器、信號處理電路、電控單元、控制策略、執行機構、自診斷電路和指示燈組成。在不同類型的汽車上，電控系統存在一些區別，但總體來說一般都包括能量管理系統、再生制動控制系統、電機驅動控制系統、電動助力轉向控制系統以及動力總成控制系統等。各個子系統功能不是簡單的疊加，而是綜合各子系統功能來控制汽車。
        能量管理系統是多能源電動汽車的核心,它由3部分組成:功率分配、功率限制和充電控制。其工作原理可以簡單歸納為:由電子控制單元根據數據采集電路采集到的電池狀態信息以及其它相關信息,進行數據分析和處理,并形成最終的指令和信息發送到相應的功能模塊。它所完成的功能包括維持電動車所有蓄電池組件的工作,并使其處于最佳狀態;采集車輛的各個子系統的運行數據,進行監控和診斷;控制充電方式和提供剩余能量的顯示。
        再生制動控制系統傳統汽車的制動過程多依靠摩擦的方式消耗車輛行駛的動能而降低車速,其制動能量轉化為熱能散發到周?chē)�環境中去。而電動汽車在制動時,可以將牽引電機轉換為發電機,依靠車輪拖動電機產生電能和車輪制動力矩,從而在減緩汽車速度的同時將部分動能轉化為電能儲存起來,回收了能量,提高了汽車的續航里程。
        電機驅動控制系統的好壞關系著電動汽車能否安全可靠地運行。電機驅動系統主要由電機、電力電子變流器、數字控制器和傳感器等幾個核心部分組成。
        電動助力轉向系統通常由傳感器、電子控制單元、電動機、電磁離合器和減速機構等組成。其工作原理是電子控制單元根據轉向盤的輸入力矩、轉動方向以及汽車速度等信號,決定電動機的旋轉方向和助力電流的大小,并將指令傳遞給電動機,通過離合器和減速機構將輔助動力施加到轉向系統中,從而完成實時控制的助力轉向。
        動力總成控制系統包括動力總成控制單元、發動機電控單元、電機控制器、AMT控制器及動力電池管理系統。其中動力總成控制單元用以確定發動機與電動機輸出功率的比例,以滿足汽車的動力性能、經濟性、排放性等性能指標,保證換檔操作過程的平順性。

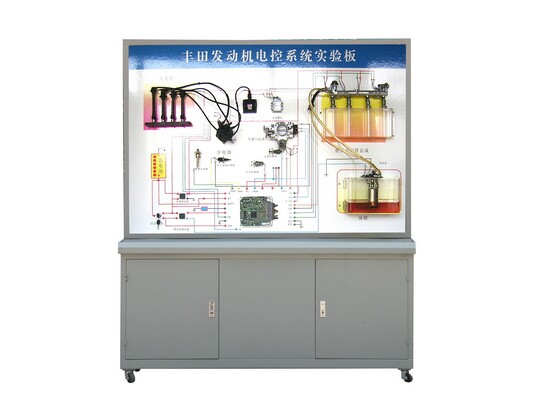

產品簡介：
使用環境：溫度-5℃～40℃；濕度≤80％
汽車型號：豐田3S
工作電壓：220V
頻率：50/60HZ；
功率：350W
示教板尺寸：1600×1100×200（長×寬×厚）
儲物柜規格：16000×500×700（長×寬×高）
萬向自鎖腳輪臺架活動靈活，便于移動教學；整體臺架采用剛性結構焊接，所用材料冷軋板采用國標標準材料，支撐可靠，表面噴塑處理防腐蝕抗老化，不褪色
控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。
產品組成：
產品組成:發動機控制單元、點火線圈、進氣溫度傳感器、水溫傳感器、氧傳感器、爆震傳感器、噴油器及分配管總成、汽油泵、發動機轉速傳感器、霍爾傳感器、節氣門總成、火花塞和高壓線、OBDⅡ 電腦診斷座等,點火開關、測端子、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等等。
功能特點
本實驗臺可使學生了解發動機電控系統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
通過顯而易見的電腦檢測端子，配合萬用表檢測如節氣門位置傳感器、執行器的電壓及電阻值。
設置發動機常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
顯示功能
示教板可產生火花塞點火、油泵工作、噴油嘴噴油,
指針油壓表顯示燃油壓力,各傳感器設有數字電壓表,
能演示執行元件制工作，演示發動機電控系統的工作過程
面板上繪有完整的電控系統電路原理圖
檢測功能
配備電腦數據檢測端口，可通過連接專用或通用型解碼器，故障碼讀取、故障碼清除、波形分析、元件測試等
