雨刮器的介紹及運作原理

        雨刮又名刮水器，是指安裝在擋風玻璃前的片式結構，由電動機、減速器、四連桿機構、刮水臂心軸、刮水片總成等組成，主要作用是掃除擋風玻璃上妨礙視線的雨雪和塵土。
        雨刮器的動力源來自電動機，它是整個雨刮器系統的核心。雨刮器電動機的質量要求是相當高的。它采用直流永磁電動機，安裝在前擋風玻璃上的雨刮器電動機一般與蝸輪蝸桿機械部分做成一體。蝸輪蝸桿機構的作用是減速增扭，其輸出軸帶動四連桿機構，通過四連桿機構把連續的旋轉運動改變?yōu)樽笥覕[動的運動。
        雨刮器電動機采用3刷結構以方便變速。間歇時間由間歇繼電器控制，利用電機的回位開關觸點與繼電器電阻電容的充放電功能使雨刮器按照一定周期刮掃。雨刮器的刮片膠條是直接清除玻璃上雨水和污垢的工具。刮片膠條通過彈簧條壓向玻璃表面，它的唇口必須與玻璃角度配合一致，方能達到所要求的性能。
        在汽車組合開關手柄上有雨刮器控制旋扭，設有低速、高速、間歇3個檔位。手柄頂端是洗滌器按鍵開關，按下開關有洗滌水噴出，配合雨刮器洗滌擋風玻璃。洗滌器系統是汽車上很普通的裝置，它由儲水箱、水泵、輸水管、噴水嘴組成。通過電動離心泵將儲水箱的洗滌水輸向噴水嘴，經噴水嘴的擠壓作用將洗滌水分成細小的射流噴向擋風玻璃，配合雨刮器起到清潔擋風玻璃的作用。

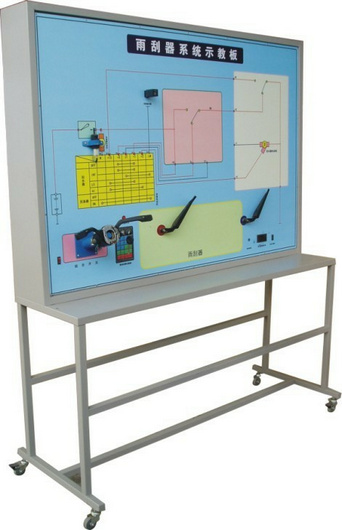

MY-7035 雨刮系統實訓臺
