樓宇自動化控制系統的概述及發展
樓宇自動化控制系統定義及發展
智能建筑是建筑技術與計算機信息技術相結合的產物，是信息社會與經濟國際化的需要。智能建筑主要有樓宇自動化控制系統( BAS)、通信自動化系統(CAS)和辦公自動化系統(OAS)三大系統組成。智能建筑往往是從樓宇自動化控制系統開始。智能建筑內部有大量的電氣設備，如：環境舒適所需要的空調設備、照明設備及給排水系統的設備等，這些設備多而散：多，即數量多被控制、監視、測量的對象多，多達上百到上萬點；散，即這些設備分散在各層和角落。如果采用分散管理，就地控制，監視和測量難以想象。為了合理利用設備，節省能源，節省人力，確保設備的安全運行，自地提出了如何加強設備的管理問題。
在90年代的今天，隨著計算機技術和信息技術突飛猛進的發展。對大樓內的各種設備的狀態監視和測量不再是隨線式，而是采用掃描測量。系統控制的方式由過去的中央集中監控，轉而由高處理能力的現場控制器所取代的集—散型控制系統，中央機以提供報表和應變處理為主，現場控制器以相關參數自動控制相關設備，來達到控制目的。對建筑設備用計算機管理系統來代替操作人員，或作其補充措施，是一種自然發展。自動控制技術經過簡單的機械控制器控制、常規儀表控制，進入一個嶄新的階段——計算機控制。
樓宇自動化控制系統的構成
近年來國內高層建筑不斷興建，它的特點是高度高、層數多、體量大。面積可達幾萬平方米到幾十萬平方米。這些建筑都是一個個龐然大物，高高的聳立在地面上，這是它的外觀，而隨之帶來的內部的建筑設備也是大量的。為了提高設備利用率，合理地使用能源，加強對建筑設備狀態的監視等，自然地就提出了樓宇自動化控制系統。
樓宇自動化控制系統能夠自動控制建筑物內的機電設備。通過軟件，系統地管理相互關聯的設備，發揮設備整體的優勢和潛力，提高設備利用率，優化設備的運行狀態和時間(但并不影響設備的工效)，從而可延長設備的服役壽命，降低能源消耗，減低維護人員的勞動強度和工時數量。最終，降低了設備的運行成本。
（1）管理的目的:自動控制、監視、測量是建筑設備管理的三大要素，其目的是正確掌握建筑設備的運轉狀態、事故狀態、能耗、負荷的變動等。尤其在使用電子計算機之后既可大力節省人力，又可節省能源。一般認為可節約能源25%。
根據日本電氣學會技術報告說：使用電子計算機的管理系統的效果與不使用的效果相比，維修保養人員可減少約30%。這里講的節能是在必要能源的最高利用率上所采用的節能方法。此運轉控制所采用的方法主要有：機械的有效運轉；變更室內溫濕度的條件；控制照度；把設備運轉時間控制在最小限度；減少室外空氣的取人量等。在一幢大樓內電氣的消耗率占整個能源消耗的70%~90%，所以節能首先應從電氣方面著手，降低電能的消耗。
（2） 管理對象:建筑設備的管理對象主要是電氣設備；空調設備；衛生設備。
l)電氣設備：管理電氣設備主要監視機械的動作狀態、測量點及保護裝置。管理的主要對象是對各配電系統的斷路器、變壓器、接觸器、保險絲，電容器等的狀態監視。測量主要是對電力系統的電流、電壓、有功功率、無功功率和功率因數的測量。
2)空調設備：管理空調設備要監視冷凍機、空調器、水泵等的狀態；溫濕度的測量，以及對空調系統所需的冷熱源的溫度、流量的調節。
3)衛生設備
樓宇自動化控制系統的控制功能
大樓的
建筑設備自動控制是以空調控制為中心的�？照{系統的自動控制是屬于一般熱力學過程的自動調節,空調系統的自動調節有下列幾個好處：
a) 對生產性建筑可提高溫濕度的控制精度，提高產品質量；對居住和商業性建筑主要是提高人的舒適感。
b) 可以根據被調量變動的情況，給系統增減能量(熱或冷)，因此可以降低能耗，節省能源。
c) 可以減輕勞動強度。

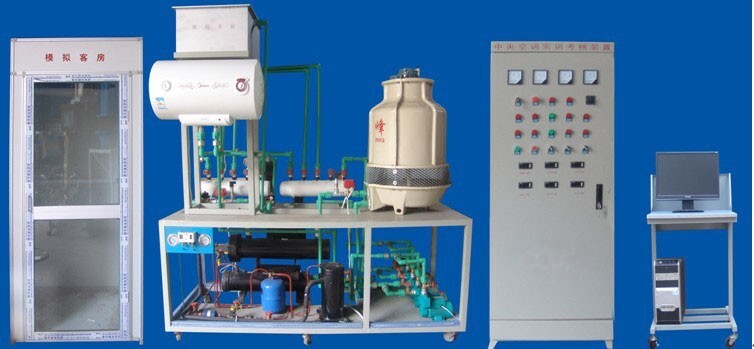

MY--88現代建筑暖通綜合實訓系統概述:
“
MY--88現代建筑暖通綜合實訓系統”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，按照職業及本科院校的教學和實訓要求研發的產品。本裝置將中央空調微型化，同時保持整個中央空調系統的完整性和合理性。本實訓臺能單獨演示中央空調夏天制冷、冬天制熱循環。
該裝置適合高等職業院校、中等職業學校及本科院校的機電技術應用、電氣運行與控制、電氣技術應用、制冷空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
一、 裝置特點
1. 控制器采用可編程控制器，擁有成熟的專業技術和廣闊的市場背影，產品緊貼實際應用和先進技術，實用性強
2. 控制平臺有熱過載保護、過流保護、漏電保護、接地保護等多重保護機制
3. 控制系統能體現真實的供水系統，有自動和手動控制兩種方式，當自動控制失效時，系統由手動控制方式運行
4. 控制對象采用不銹鋼、鋁型材等組成，保證不生銹、不易老化；模擬現實生活中的大廳和房間，動力系統由專用水泵構成，其中2臺冷卻水水泵、1臺換熱水泵、2臺冷凍水水泵，能夠實現給模擬大廳和模擬房間制冷和供暖的水系統循環。
二、
MY--88現代建筑暖通綜合實訓系統 技術參數:
1. 輸入電源：三相五線～380V±10% 50Hz
2. 制冷劑/用量：R22 2kg
3. 風機盤管：350m3/h
4. 外形尺寸：00cm×200cm×210cm
5. 冷卻循環水泵：38L/min 揚程10米
6. 冷凍循環水泵：38L/min 揚程10米
7. 供熱循環水泵：38L/min 揚程10米
8. 模擬鍋爐：功率：1500W 容量：60L
9. 系統保護：具有高低壓力、過熱保護裝置
10. 安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
三、 系統組成:
實訓裝置由電氣控制柜、實訓對象、模擬房間、模擬大廳、測量儀表等組成：
1. 電氣控制柜:
采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、
交流接觸器及熱保護器等控制元件。共分為三層鐵質面板，最上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕
及溫度指示。第二層為PLC控制器及系統流程圖，PLC控制器采用西門子224主機、EM231模擬量擴展模塊、EM223數字量擴展模塊、對應執行部件
工作狀態指示燈等組成。最下面層為執行器件，主要由交流接觸器、過熱保護器組成，分為主回路以三相四線380V電壓為主，控制回路以交流
220V電壓為主。
2. 實訓對象:
實訓對象采用不銹鋼鋼架制成，系統由制冷機組、冷卻水系統、媒水水系統、供暖系統等組成。
1) 制冷機組：包括1臺3匹旋轉式壓縮機、殼管式冷凝器、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察制冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，并套有保溫材料。
2) 冷卻水系統：包括1臺3T玻璃鋼冷卻塔、2臺冷卻水泵（1臺常用、1臺備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。
3) 媒水水系統：包括2臺媒水水泵（1臺常用、1臺備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。
4) 供暖系統：包括1臺電加熱水器、1臺換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。
3. 模擬房間:
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬房間外型尺寸為100cm×100cm×215cm，房間內部安裝有數顯溫度控制控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。
4. 模擬大廳:
模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬大廳外型尺寸為100cm×200cm×215cm，房間內部安裝有數顯溫度控制控器、新風處理系統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口等組成。
5. 測量儀表:
1)電氣控制柜監測儀表參數：交流電壓表量程0～450V；交流電流表量程0～30A；交流電流表量程0～5A。
2)制冷系統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：
高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。
3)媒水水系統監測儀表參數：徑向壓力表量程0～0.16 Mpa
四、
MY--88現代建筑暖通綜合實訓系統實訓項目:
1. 中央空調的硬件設備的孰悉
2. 中央空調的啟動、運行、調試技術的實訓
3. 中央空調運行工作情況、運行參數檢測分析
4. 中央空調控制原理的認識
5. PLC可編程控制器編程
6. 數據采集技術的應用
7. 組態技術應用
8. 網絡技術的應用（遠程控制）
9. 傳感器及變送器安裝和使用
