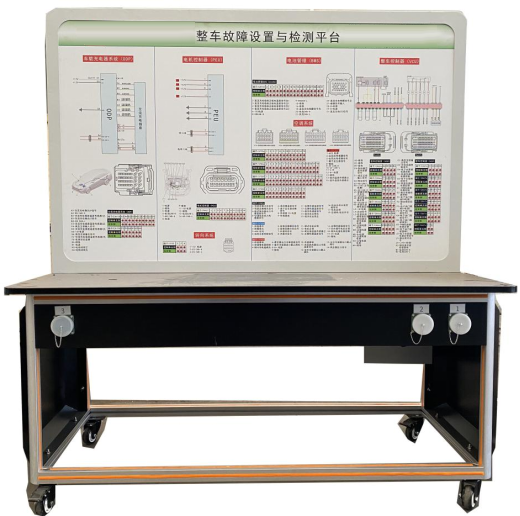

MYXNQ-137B汽車故障設置與檢測連接平臺

一.汽車故障設置與檢測連接平臺-產品簡介
采用純電動汽車原車插接器實物制作，包括電機控制MCU、電池電控BMS、VCU控制、車載充電系統、空調系統、轉向系統插接器及專用線束，通過專用線束與車輛連接，可直接在檢測臺面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等,可完成電動汽車整車控制及驅動傳動系統（電機控制MCU、電池電控BMS、VCU控制、車載充電系統、空調系統、轉向系統）相關的實驗實訓內容。
二.產品功能
1.通過專用線束與車輛連接(訂制連接線束)，斷開專用線束后車輛功能完整。(注：2023吉利G6汽車/410km豪華型/新能源汽車整車需要另外采購配套)。
2.車輛結構完整，各控制系統、傳感器、執行器齊全，可正常運行。
3.可通過原車儀表顯示整車動、靜態信號參數。
4.配備 新能源汽車電機控制MCU、電池電控BMS、VCU控制、車載充電系統、空調系統、轉向系統原理教學板。
5.實訓臺面板采用帶檢測端子的原理面板：面板打印有永不褪色的彩色控制單元和執行器、傳感器端子圖；并安裝傳感器與執行器的檢測端子。
6.可以實現多名學員同時進行車輛高技術的維修診斷實訓。
7.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點1-24個/每系統。
9.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
10.設備框架采用40×40/40×40R一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,沖壓成形的左右圓弧臺面經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
11.設備上箱采用冷板沖壓成形，左右上側圓弧設計，背面帶雙開維修門，便于維護與保養。
三.技術規格
1.外形尺寸：1600×700×1500mm(長×寬×高)
2.移動腳輪：100*60mm
3.工作溫度：-40℃～+50℃
四.實訓（實驗）項目
1、電動車的結構組成和各部件的功能認知學習
2、互鎖信號的數據分析和故障判斷
3、換擋器的數據分析和故障診斷
4、冷卻系統的數據分析和故障診斷
5、加速踏板傳感器數據分析和故障診斷
6、充電信號數據分析和故障診斷
7、交流插座溫度傳感器的數據分析和故障診斷
8、直流插座溫度傳感器的數據分析和故障診斷
9、制動踏板傳感器數據分析和故障診斷
10、高壓系統部件絕緣電阻的檢測
11、電池管理系統的數據分析和故障診斷
12、空調系統的數據分析和故障診斷
13、轉向系統的數據分析和故障診斷
五.基本配置
1.故障設置控制器1套；
2.新能源整車在線檢測實訓臺1套；
3.考核系統 1套
4.專用對接線束1套。

---
