MYMD-06高級電工模電數電電拖實驗室成套設備

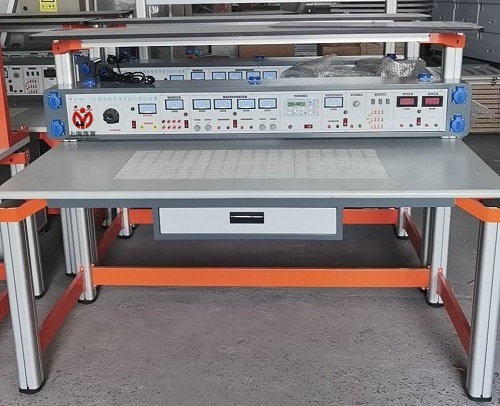

（新款）

（老款）

高級電工模電數電拖實驗室成套設備(帶直流)適用于高職、中職、技校、科研單位，可完成電工學、電工原理、電路分析、電氣控制、數字電路、模擬電子技術實驗，利用其平臺也可完成其他科目實驗，是中職電子實驗室更新?lián)Q代或新建擴建實驗室的理想產品。
二、技術指標：
1、工作電源：?jiǎn)蜗嗳€AC 220V±10% 50Hz
2、工作溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1500㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備結構：
裝置由實驗臺主機箱、儀器架、實驗桌（裝有九孔萬能插件板）、移動矮柜、透明創新實驗?zāi)K、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。各實驗?zāi)K可根據實驗需求自由組合實驗。
（一）實驗主機箱結構：
實驗主機箱外殼尺寸：146×20×25cm ，外殼鋼質材料雙層亞光噴塑結構，裝有安全保護、交直流可調實驗電源，函數發生器/頻率計等。
1.電源及參數
1.1輸入電源:單相三線輸入
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
2.功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
3.單次脈沖:每次可輸出一對正負脈沖。
4.音頻功率放大器：輸入音頻電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
5.外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸70mm×70mm高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。
（三）實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1400（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于150kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35cm×90cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌126組銅質九孔一體成型嵌件（共有1134孔）。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與主機箱、儀器架、電源控制箱組成一個完整的實訓屏。
五、實驗項目：

（1）電工部分：
1．電工測量?jī)x表的使用及減少內阻測量誤差的方法 2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性 4．未知電阻元件伏安特性測繪 5．電源的外特性 6．電位值、電壓值的測量及電路電位圖的繪制 7．電流表和電壓表的擴程 8．歐姆表的設計 9．基爾霍夫定律的驗證 10．驗證楞次定律 11．迭加原理與互易定理的驗證 12．戴維南定理與諾頓定理的驗證 13．電壓源與電流源的等效變換 14．受控源特性的研究 15．示波器和信號發生器的使用及典型電信號的觀察與測量 16．一階電路實驗 17．二階電路過度過程 18．研究LC元件在直流和交流電路中的特性 19．負載獲得最大功率的條件	20．三表法測定交流電路參數（用三表法測量交流電路等效參數） 21．正弦交流電路中RLC元件的頻率特性 22．RL及RC串聯電路實驗 23．RLC串聯諧振電路 24．日光燈電路的連接及功率因數的改善 25．三相負載的星、三角接法 26．三相電路功率的測量 27．RC網絡頻率特性和選頻特性的研究 28．二端口網絡的研究 29．單相鐵芯變壓器特性的測試 30．互感線圈電路的研究 31．單相電度表的校驗 32．負阻抗變換器實驗 33．回轉器特性測試 34．三相異步電動機的使用和起動 35．三相異步電動機繼電接觸控制基本電路 36．按鈕、接觸器復合聯鎖的控制電路 37．三相異步電動機時間繼電器控制Y-△起動控制實驗 ……自由設計實驗項目
（2）模電部分：
1．常用電子儀器的使用 2．晶體二極管的特性與檢測 3．晶體三極管的輸入、輸出特性 4．晶體管共射極單管放大器 5．射極耦合觸發器 6．RC耦合兩級放大器 7．負反饋對放大器性能的影響 8．場效應管放大器 9．差動放大電路 10．運算放大器指標測試 11．集成運算放大器的基本應用（多種模擬運算電路） 12．RC正弦波振蕩器--集成運算放大器非線性應用一 13．方波發生器---集成運算放大器非線性應用二 14．三角波和方波發生器---集成運算放大器非線性應用三 15．LC正弦波振蕩器 16．變壓器耦合推換功率放大器 17．OTL功率放大		18．集成功率放大器。 19．電壓---頻率轉換電路。 20．單相半波、全波、橋式整流電路。 21．串聯型晶體管直流穩壓電源（設計性實驗） 22．集成直流穩壓電源。 23．單結晶管特性。 24．單結晶體管觸發電路。 25．晶閘管間單測試。 26．晶閘管可控整流電路（綜合性實驗） 27．函數信號發生器的組裝與調試（綜合性實驗） 28．萬用表的設計與調試（綜合性實驗） 29．電子門鈴電路------趣味性應用實驗一 30．電子報警電路------趣味性應用實驗二 31．光控簡易燈自動開關電路--趣味性應用實驗三 32．電子催眠器---趣味性應用實驗四 33．溫控電路----趣味性應用實驗五 ……自由設計
（3）數電部分：
1．TTL集成邏輯門的參數測試 2．CMOS集成邏輯門的參數測試 3．TTL集電極開路門與三態輸出的應用 4．與門、或門、異或門邏輯電路測試 5．半加器、全加器電路實驗 6．RS、D、JK觸發器及JK與D觸發器的轉換電路 7．計算器 8．MSI移位寄存器及其應用 9．譯碼器及變換方式 10．?dāng)?shù)據選擇器及邏輯設計 11．用集成與非門構成單穩態觸發器和RC環形多諧振蕩器 12．利用門電路構成編碼器、分配器、選擇器 13．組合電路的設計之一		14．組合電路設計之二------顯示電路 15．同步時序電路的設計 16．計算機時序電路的設計 17．集成定時器測試及應用 18．D/A、A/D轉換器 19．電子秒表------大型綜合實驗。 20．二極管與門、或門電路 21．三極管"非門"電路 22．三極管"與非門"電路 23．三極管"或非門"電路 24．異步十進制加法計數器 25．異步十進制減法計數器 26．智力競賽搶答裝置------大型綜合實驗二 ……自由設計實驗
（4）電拖部分：
1．閘刀開關正轉控制線路 2．接觸器點動正轉控制線路 3．具有自鎖的正轉控制線路 4．具有過找保護的正轉控制線路 5．倒順開關控制正反轉控制線路 6．接觸器聯鎖的正反轉控制線路 7．按鈕聯鎖的正反轉控制線路 8．按鈕接觸器復合聯鎖控制線路 9．自動往返行程控制線路 10．接觸器控制串聯電阻降壓起動線路 11．時間繼電器控制串聯電阻降壓控制線路 12．手動Y/△降壓起動 13．接觸器控制Y/△降壓起動 14．時間繼電器控制Y/△降壓起動		15．QX3-13型Y/△自動起動控制線路 16．半波整流能耗制動控制線路 17．全波整流能耗制動控制線路 18．C620車床電氣控制線路 19．手動降壓起動 20．單相運行反接制動控制線路 21．電動葫蘆電氣控制線路 22．C6163車床電氣控制線路 23．控制電路聯鎖控制線路 24．主電路聯鎖控制線路 25．直流電機啟動 26．直流電機的調速 27．直流電機的反轉 28．直流電機制動實驗

友情提示：
1、設備驗收：各采購單位收貨時請高級電工模電數電電拖動實驗室成套設備的貨品外觀，核實高級電工模電數電電拖實驗室成套設備的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供高級電工模電數電電拖實驗室成套設備產品說明書內的質保條件和質保期，在質保范圍內提供對高級電工模電數電電拖實驗室成套設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌母呒?jí)電工模電數電電拖動實驗室成套設備選型錯誤或設備購買數量錯誤，造成高級電工模電數電電拖實驗室成套設備的退換貨要求，將不被接受；
4、設備貨期：對高級電工模電數電電拖實驗室成套設備的發貨期為參考值，如您需要了解高級電工模電數電電拖實驗室成套設備的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對高級電工模電數電電拖實驗室成套設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關高級電工模電數電電拖實驗室成套設備的技術咨詢。
